Kit Módulo RF 2 Relés Control Remoto 433MHz + Transformador 12V 5A + Cable conector Jack Hembra DC

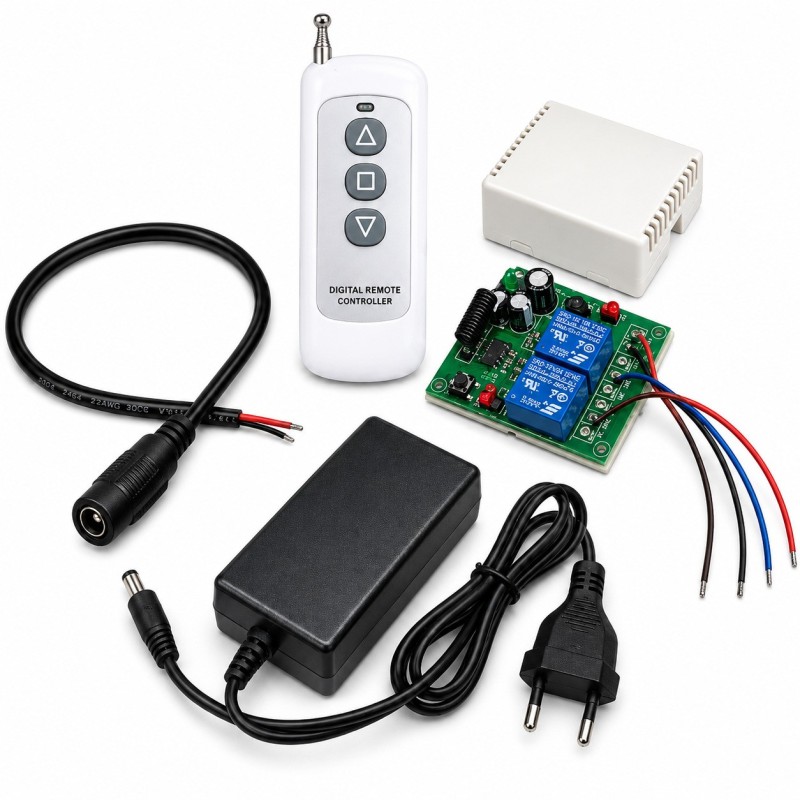

Kit Control REMOTO para Motor o Actuador con Transformador

$ 32.800

Impuestos incluidos

Este kit de control remoto RF de 433 MHz permite automatizar motores o actuadores. Incluye un módulo receptor de 2 canales, un transmisor, un Transformador de 12V 5A y un Cable Conector Jack Hembra DC-30 cm. Es posible configurar modos momentáneo, autobloqueo y enclavamiento mediante el botón de aprendizaje del receptor

NOTA: Alcance = 40 metros. 12JEN1CEO(1+)66

Este kit de control remoto RF opera a 433 MHz y permite controlar dos cargas eléctricas mediante un mando a distancia de 3 botones (▲, ■, ▼). El receptor integra dos relés independientes con contactos secos (NO/NC/COM), capaces de conmutar hasta 10A. Es ideal para automatización y control remoto de dispositivos como motores o actuadores lineales.

Características del Receptor:

Frecuencia: 433 MHz
Alimentación: DC 12 a 24V
Canales: 2 canales
Alcance: -105 dBm (sensibilidad)
Consumo en reposo: ~15mA
Corriente máxima (2 relés activados): ~180 mA
Capacidad de conmutación: 10A por relé
Salidas: contacto seco (NO/COM/NC)
Temperatura operacional: -10°C a 70°C
Dimensiones: 48 mm (ancho) x 68 mm (largo) x 16 mm (alto)
Peso: 54g

Características del Transmisor:

Frecuencia: 433 MHz
Alimentación: 12V (batería tipo A23)
Corriente de transmisión: ~15 mA
Distancia de operación: Hasta 40 metros (en campo abierto).
Botones: 3 (▲, ■, ▼)
Botones ▲ y ▼: Asignados a los 2 relés disponibles.
Dimensiones: 92 mm (Largo) x 40 mm (Ancho) x 14 mm (Alto).
Peso: 28 g
Largo de antena: 175 mm

Configuración y Uso

Reinicio: Presiona 8 veces el botón de aprendizaje del receptor para borrar configuraciones previas.
Modos de Operación:
- Momentáneo: El relé solo funciona mientras mantienes presionado el botón. (1 pulsación en aprendizaje + botón del control).
- Autobloqueo: Enciende con una pulsación, apaga con otra. (2 pulsaciones en aprendizaje + botón del control).
- Enclavamiento: Al activar un relé, el otro se desactiva. (3 pulsaciones en aprendizaje + botón ▲ y luego ▼).

Conexiones del Relé (por cada canal)

NC: Normalmente cerrado (conectado a COM cuando el relé está inactivo)
COM: Terminal común
NO: Normalmente abierto (conectado a COM cuando el relé está activado)

NOTA IMPORTANTE:

Seguridad: Verificar siempre la posición del jumper de voltaje (12V/24V) antes de energizar para no dañar el equipo.
Botón ■: No tiene función predeterminada al ser un sistema de 2 canales.
