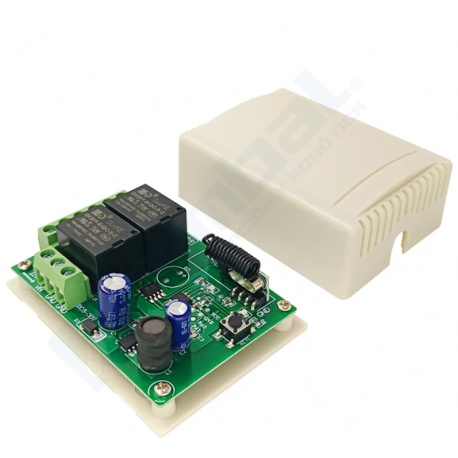

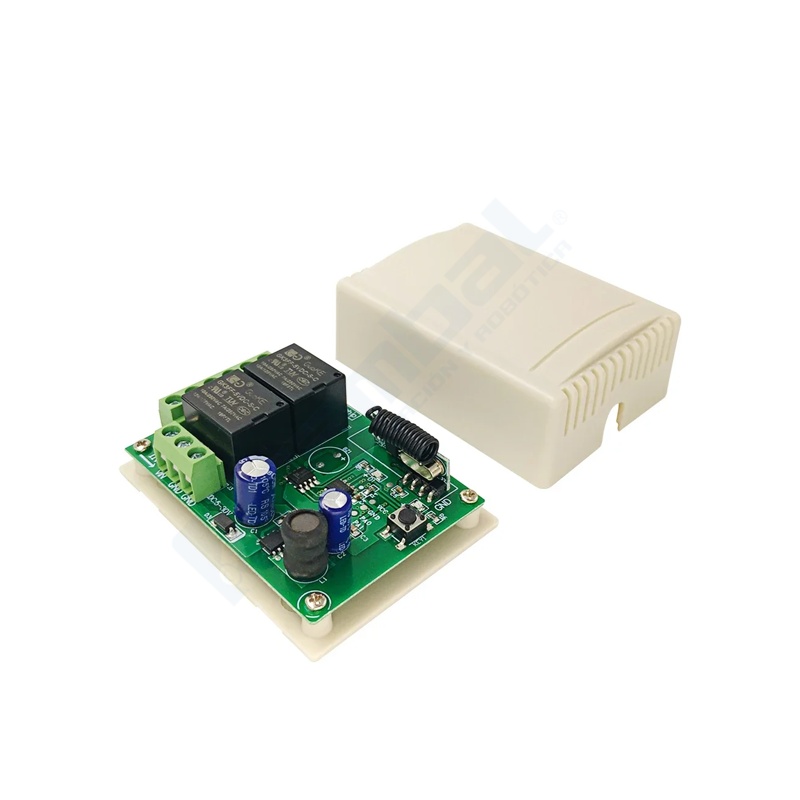

Módulo RF 2 Relés Control Remoto 433MHz

NOTA:  Permite controlar hasta 2000wattts.  6TE1CEO(1+8)95

Este kit de control remoto RF opera a 433.92 MHz y permite activar o desactivar dos cargas eléctricas mediante un mando a distancia de 4 botones. El receptor incorpora dos relés independientes, cada uno capaz de conmutar hasta 10A, lo que lo hace ideal para sistemas de automatización, domótica y aplicaciones industriales ligeras.

El sistema utiliza codificación tipo "learning code" lo que significa que no hace falta hacer ninguna modificación mediante de soldaduras si queremos cambiar el modo de funcionamiento), fácil vinculación entre control y receptor sin modificaciones físicas. Soporta múltiples modos de funcionamiento (momentáneo, autobloqueo y enclavamiento), configurable desde el propio módulo receptor. La alimentación del receptor es flexible, aceptando voltajes desde 5 hasta 50V DC, aunque se recomienda trabajar con 12V para un rendimiento óptimo.

Características del Receptor:

• Frecuencia de operación: 433.92 MHz
• Canales: 2 relés independientes
• Alimentación: DC 5V a 50V (recomendado 12V)
• Corriente en reposo: ~15 mA
• Corriente máxima (2 relés activados): ~180 mA
• Capacidad de conmutación: 10A por relé
• Modo de salida: contacto seco (NO/NC/COM)
• Sensibilidad de recepción: -105 dBm
• Dimensiones: 75 x 54 x 25 mm
• Temperatura de operación: -10°C a 70°C

Características del Transmisor:

• Frecuencia: 433.92 MHz
• Modulación: ASK
• Alimentación: 12V (batería tipo A23)
• Corriente de transmisión: ~15 mA
• Distancia de operación: Hasta 40 metros (en campo abierto, sin obstáculos) pero en pruebas realizadas en oficinas, el alcance efectivo fue de aproximadamente 16 metros.
• Botones: 4 (A, B, C, D)
• Botones A y B: Asignados a los 2 relés disponibles.
• Dimensiones: 55 mm (Largo) x 30 mm (Ancho) x 10 mm (Alto).
• Peso: 28 g

Modos de Funcionamiento

• Modo Momentáneo: Presionar 1 vez el botón de aprendizaje, luego el botón deseado del control. El relé se activa mientras se mantenga presionado el botón.
• Modo Autobloqueo (Toggle): Presionar 2 veces el botón de aprendizaje, luego un botón. El relé se activa al presionar, y se desactiva al presionar nuevamente.
• Modo Enclavamiento: Presionar 3 veces el botón de aprendizaje, luego dos botones diferentes (ej. A y B). Al presionar A, se activa un relé; al presionar B, se desactiva el anterior y se activa el segundo.

Conexiones del Relé (por cada canal)

• NC: Normalmente cerrado (conectado a COM cuando el relé está inactivo)
• COM: Terminal común
• NO: Normalmente abierto (conectado a COM cuando el relé está activado)
