Código: KB-RAMPS-16

RepRap Mega Shield RAMPS 1.6

Código KB-RAMPS-16
Placa Ramps 1.6, apta para su uso en impresoras 32 RepRap junto a uso de Arduino Mega. Incluye barra disipadora de calor sobre los MOSFET. Mejora la entrada de alimentacion con respecto a sus versiones anteriores. Mas potencia y mejoras en diseño.
NOTA: Ultima version mejorada. 65TE10CEO(1+8)50  39TE10CEO(1+8)95



RepRap Arduino Mega Pololu Shield (RAMPS de forma abreviada) en su versión 1.6, se trata de una placa de uso en impresoras 3D. Este modelo incluye un disipador y jumpers.

Sus principales mejoras con respecto a sus versiones anteriores es la mejora en la disipación de calor, la integración de jumpers para llevar la gestión de drivers SPI además de mejoras en diseño como el cambio en el conector de alimentación a un terminal con tornillo, el cual no es propenso a derretirse como la 1.4 y 1.5

La placa Ramps es adecuada para ser usada junto a una tarjeta Arduino Mega y hasta cinco drivers para motores paso a paso: X, Y, Z, E0 y E1. Además, permite conexión con otros componentes tales como Display, límites de carrera, cama de calor. También cuenta con comunicación I2C y salida de alimentación de 5V.

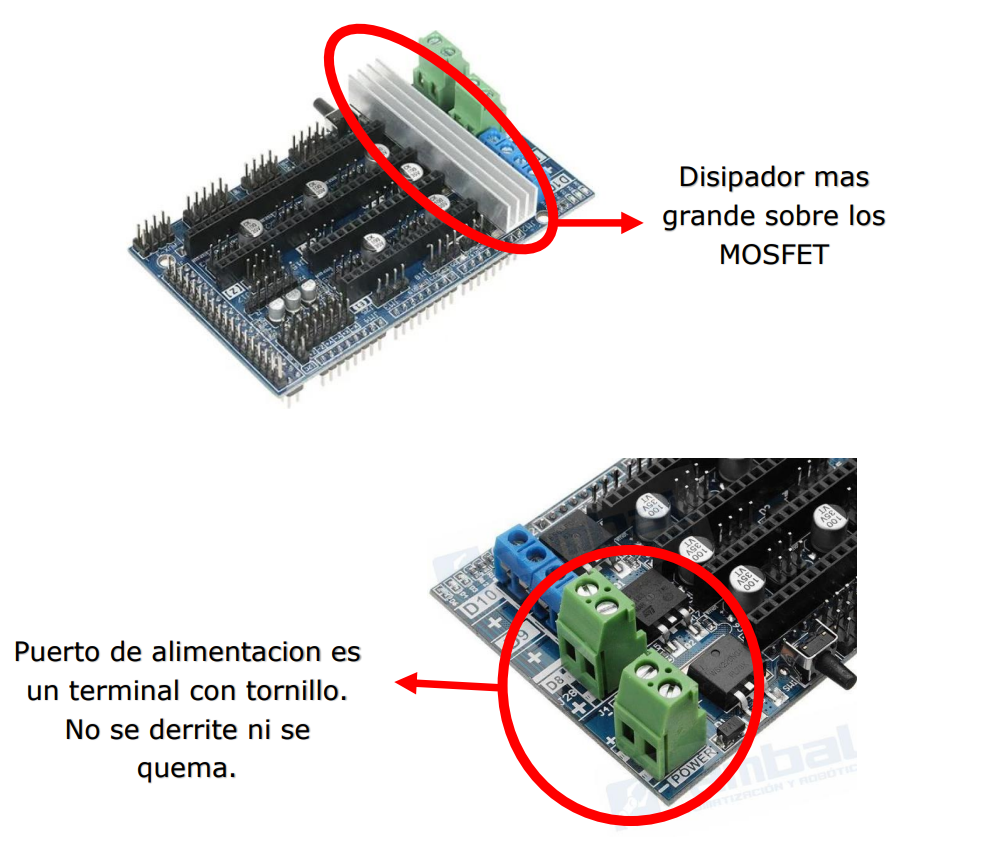

Esta versión cuenta con un disipador de calor mejorado, más grande ubicado sobre los MOSFET. Mantiene los fusibles de superficie y los MOSFET de  las RAMPS 1.5.
Es compatible con los drivers: A4988, DRV8825, TMC2208, TMC2100, TMC2130



Características:
  • Modelo: RAMPS 1.6
  • Voltaje nominal: 12 V.
  • Potencia: Hasta 270 W
  • Material: PCB
  • Patch MOS Tubo: B55NF06
  • Dimensiones: 101,5 x 60,5 mm
  • Peso: 220 g


Interfaces:
  • 5 drivers para motor paso a paso
  • 3 límites de carrera
  • 1 cama de calor
  • 1 Conexión para ventilador
  • 2 Conexiones de calefacción adicionales
  • 3 sensores de temperatura
  • Conexión de pantalla LCD
  • 4 conexiones para servo
  • Conexión I2C y SPI
  • Pines de E/S digitales adicionales disponibles







Incluye:
  • Placa Ramps 1.6 R6
  • Barra disipadora de calor
  • Set de jumpers
