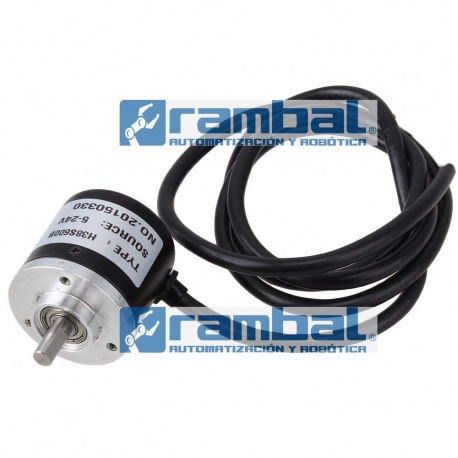

Encoder Industrial Incremental 360 Pulso/Rev
NOTA: Metalico. 8TE1CEO(1+8)95
La funcion del Encoder es convertir el movimiento mecanico (giros del eje) en pulsos digitales o analogos que pueden ser interpretados por un controlador de movimiento.
Este Encoder Incremental Optico es usado para medir revoluciones, angulo, aceleracion y medicion de longitudes del eje de un motor acoplandose a este, de manera que es muy util y es muy usado en la industria minera, en transporte, en generadores de turbina, direccion de giro, etc.
Este Encoder es de dos fases con 90° de desfase, por lo que puede identificar la direccion de rotacion del eje del motor.
Entrega 360 pulsos por revolucion que puede ser interpretado facilmente por un microcontrolador como Arduino.
Generalmente para medir revoluciones, angulo, aceleracion, medicion de longitudes, direccion de giro, etc.
|
Fases |
Doble fase 360 pulsos por revolucion |
|
Fuente de alimentacion |
DC 5-24V |
|
Tamaño |
38 * 35.5mm / 1.49 * 1.39 |
|
Salida |
Pulso ortogonal rectangular de 2 fases |
|
Velocidad mecanica maxima |
5000 R / min. |
|
Frecuencia de respuesta |
0-20KHz |
|
Longitud del cable |
1,5 metros |
|
Conexion |
Verde = fase A, blanco = fase B, rojo = Vcc power +, negro = V0 |
