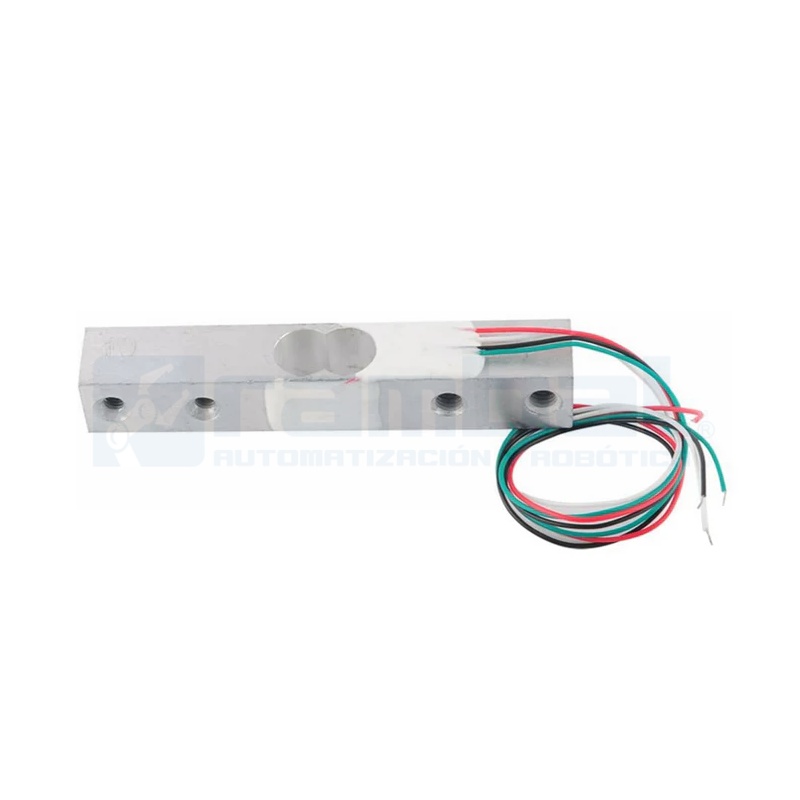

Sensor de peso celda de carga 20Kg

NOTA: Producto de alta sensibilidad.  385H100W95  9TE10CEO(1+8)50

Una celda de carga se compone de cuatro sensores conectados en una configuración que se conoce como puente de Wheatstone. Esta configuración permite obtener un voltaje proporcional a la deformación que sufren los sensores producto de la fuerza aplicada a ellos.

Los sensores pueden ser de varios tipos a saber de resistencia eléctrica, piezoeléctricos y capacitancia. Los comunes son los piezoeléctricos por ser más sensibles para detectar fuerzas pequeñas o diferencias mínimas.

Especificación:

• Capacidad: 20KG

• Salida nominal (MV / V): 2.0 ± 0.15

• Clase de precisión: C2

• Número máximo de intervalos de verificación de células laod (N max): 2000

• Número mínimo de intervalos de verificación de células laod (Vmin): EMax / 5000

• Resistencia de entrada (Ω): 402 ± 6

• Resistencia de salida (): 350 ± 3

• Resistencia de aislamiento (MΩ <50V>): 5000

• Voltaje de excitación recomendado (V): 10 ~ 15

• Rango de temperatura compensada (° C): -10 ~ + 40

• Rango de temperatura de funcionamiento (° C): -35 ~ + 80

• Sobrecarga segura (% RO): 150

• Sobrecarga final (% RO): 200

• Material de la celda de carga: Aluminio.

• Tamaño de la plataforma: 94mmx23mm

• Cable de conexión: ø3.5x20mm

• Método de conexión del cable: rojo (+), negro (-), verde (+), blanco (-)
