Magnetometro 3 Ejes GY271-HMC5883L

NOTA: Ultima version del producto.  36H10 y 1AL1  16TER10W6

Descripcion

El modulo compas esta diseñado para para la deteccion de campos magneticos bajos con un sistema de interfaz digital perfecta para dar informacion de precision.

Este sensor compacto encaja en pequeños proyectos como UAVs (Vehiculos aereos no tripulados) y sistemas de navegacion de robots.

El sensor convierte cualquier campo magnetico en una salida de tension diferencial de 3 ejes. Este cambio de voltaje es el valor bruto de la salida digital que luego se puede utilizar para calcular grados o el sentido de los campos magneticos que vienen de diferentes direcciones.

Diseñado para un uso en conjunto a una larga variedad de microcontroladores y a diferentes voltajes (incluye NMOS).

Caracteristicas:

Tension de alimentacion: 3V – 5 V DC

Circuito integrado: HMC5883L

Comunicacion: Protocolo I2C

Rango de medicion: +- 1.3 – 8 Gauss

Dimensiones: 14.8 x 13.5 x 3.5 mm


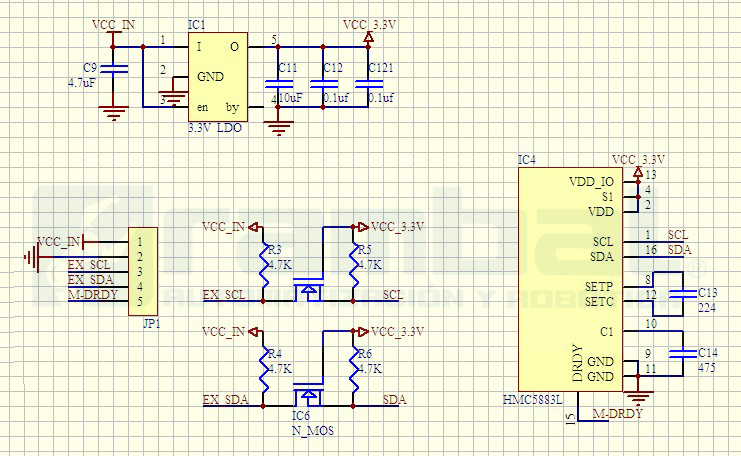

Diagrama:



Configuracion de los pines:


VCC: 3V-5V DC

GND: Tierra

SCL: Entrada Analoga (A5)

SDA: Entrada Analoga (A4)

DRDY: No conectar
