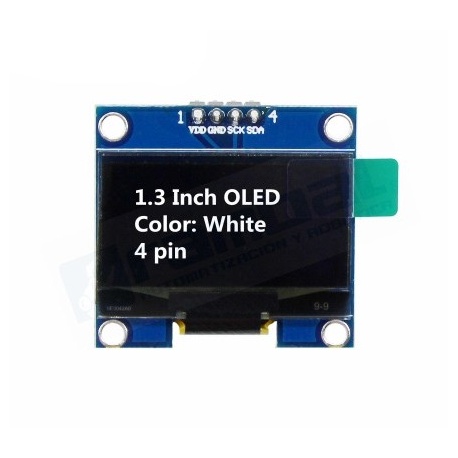

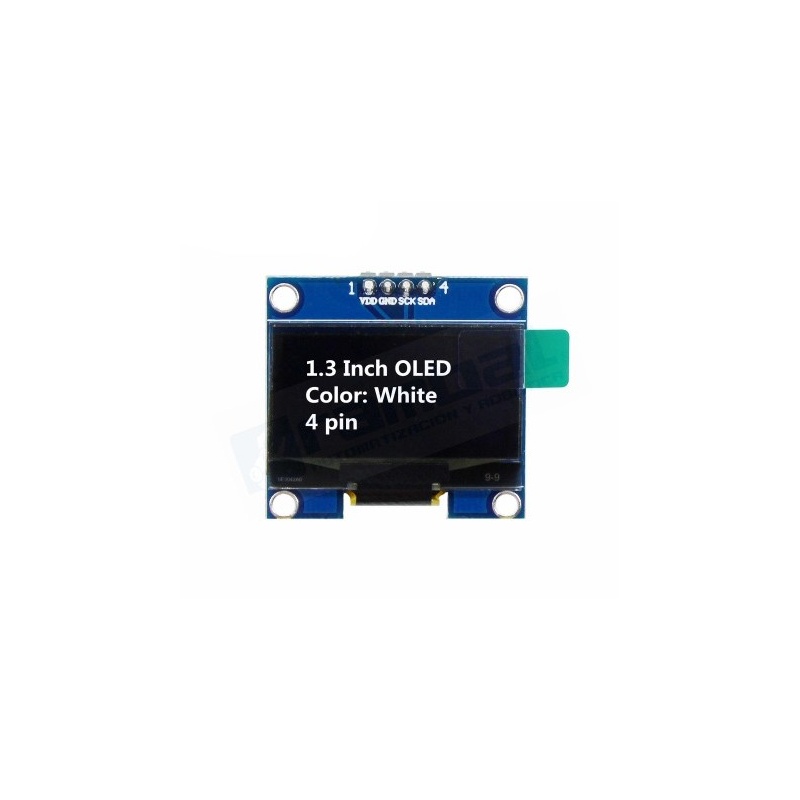

Pantalla OLED 1.3" 128x64 White 4 Pines

NOTA:   contraste mejorado.  23TE10CEO(1+8)95


La pantalla OLED 1.3” 128x64 es un módulo de visualización compacto y de bajo consumo, ideal para proyectos de electrónica y microcontroladores. Funciona mediante comunicación I2C .

Este modelo ofrece un alto contraste y nitidez, con píxeles blancos sobre fondo negro. Su tamaño es perfecto para mostrar texto, gráficos, íconos o indicadores en proyectos de automatización, domótica, sensores, menús interactivos, relojes, etc.

Nota: A diferencia de otros modelos similares de 0.96”, este módulo de 1.3” utiliza el controlador SH1106, por lo que no es compatible con la librería Adafruit SSD1306 sin modificaciones. Se recomienda usar la librería U8g2 para una visualización estable y correcta.

Especificaciones técnicas:

• Tipo de pantalla: OLED monocromática
• Tamaño de pantalla: 1.3 pulgadas
• Resolución: 128 x 64 píxeles
• Color: Blanco (sobre fondo negro)
• Interfaz: I2C (4 pines: VCC, GND, SCL, SDA)
• Voltaje de operación: 3.3 V – 5 V
• Ángulo de visión: amplio, excelente contraste
• Compatible con: Arduino, ESP8266, ESP32, STM32, Raspberry Pi, etc.
• Consumo típico: ~20 mA
• Direcciones I2C: 0x3C o 0x3D (configurable)
• Montaje: 4 orificios para tornillos

Pin Descripción:

1. GND: Conexion a tierra

2. VDD: fuente de alimentacion 3.3-5V

3. SCL: Reloj CLK

4. SDA:  transmite la señal de datos
