Modulo Amplificador Audio PAM 8403 Stereo

NOTA:  Ultimo Modelo del fabricante, probado en nuestras  oficinas.    1TE10CEO(1+8)95  B094

El PAM8403 es un micro-amplificador Stereo de audio digital de Clase D de alta eficiencia. Forma parte de una generación avanzada de circuitos integrados diseñados para ofrecer una salida de audio estéreo de alta fidelidad en un formato extremadamente compacto.

Es ampliamente utilizado en la fabricación de altavoces portátiles, sistemas de voz para robótica, consolas de juegos portátiles, monitores LCD y proyectos de electrónica.

Modelo: PAM 8403

Voltaje de Operación: 2.2 - 5V

Potencia de Salida: 3W por canal (Estéreo) sobre altavoces de 4Ω o mas .

Eficiencia: Hasta un 90% (No requiere disipador de calor externo).

Arquitectura: Clase D (Digital) sin filtros, permite conexión directa a parlantes.

Relación Señal/Ruido (SNR): 80dB a 90dB aprox.

Protecciones: Apagado térmico integrado y protección contra cortocircuitos

Dimensiones: 20mm x 20mm (aproximado)

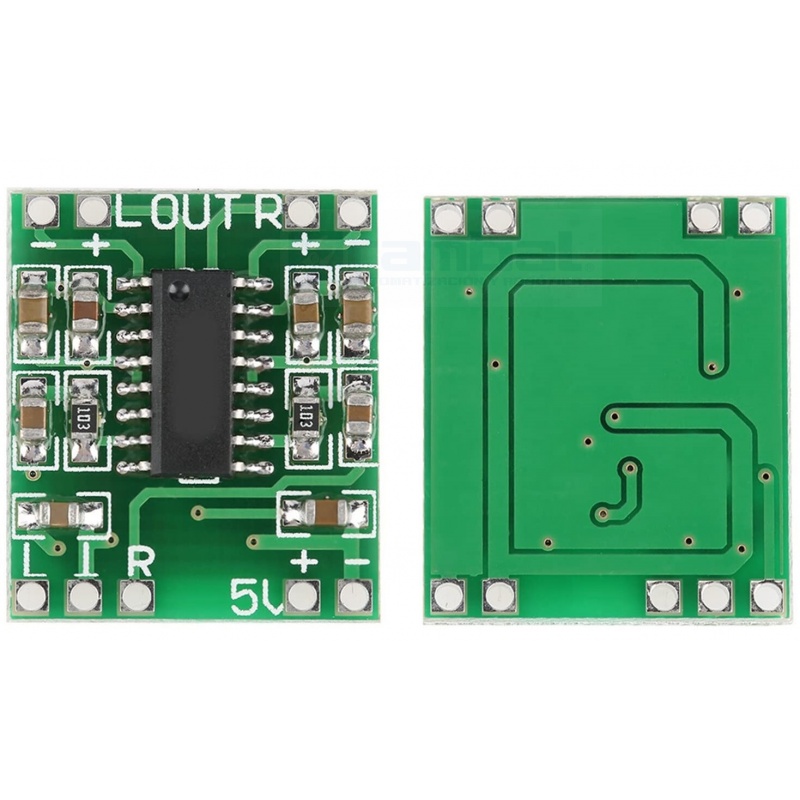

Pines:

Entrada de Poder:

5V+ / VCC: Positivo de la fuente.

5V- / GND: Tierra/Masa de la fuente.

Entrada de Audio:

L: Entrada canal izquierdo.

R: Entrada canal derecho.

G / GND: Tierra de la señal de audio.

Salida de Audio:

L+ / L-: Conexión al altavoz izquierdo.

R+ / R-: Conexión al altavoz derecho.

NOTA: Es fundamental no unir las tierras de las salidas (L- y R-), ya que al ser un amplificador Clase D, cada salida es independiente y compartirlas podría dañar el chip de inmediato.


Incluye Headers.
