Regulador de Voltaje Step-Down MP1584EN 3A

Nota:  Ultima Versión Mejorada. Probado en Rambal con motores de 1.5 amp y se comportó bien, superando expectativas.  9H10W  2.4 3.4  66TER100W12 (1+670)  4TE10CEO(1+7)20  35TE100CEO(1+8)95







Descripción:

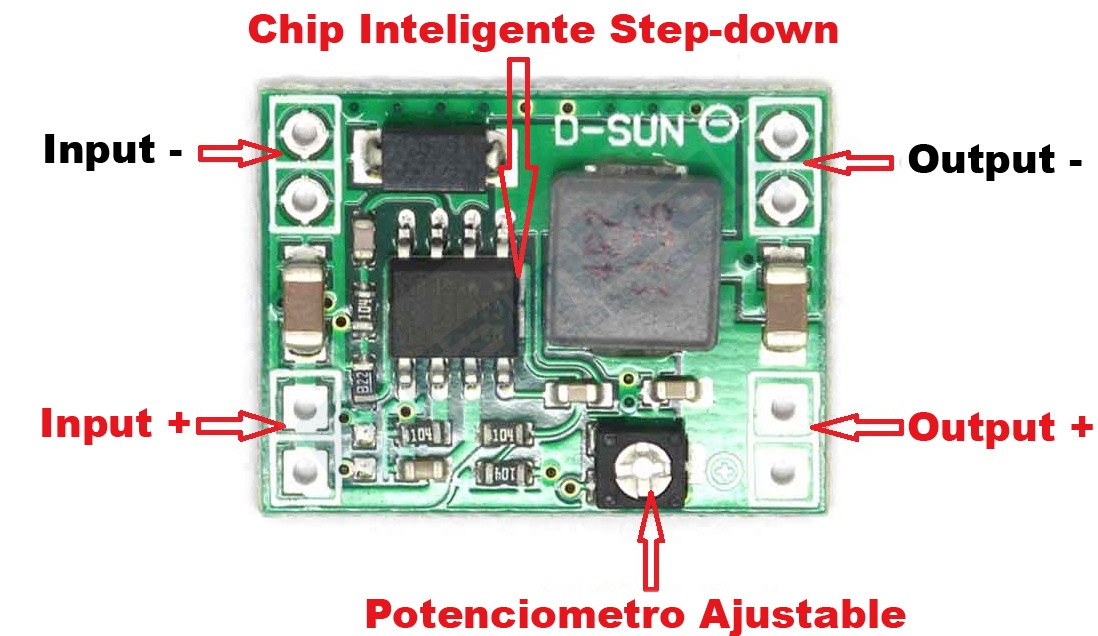

Esta placa es un regulador de voltaje Step-Down, esto quiere decir que el voltaje de entrada lo disminuirá dependiendo de su regulación y entregara un voltaje de salida menor.

Contiene un potenciómetro para regular su tensión, que si se gira en sentido antihorario el voltaje disminuirá, mientras que en sentido horario aumentara.

Es recomendable medir la tensión de salida con un tester antes de conectarlo.

Importante: Este es la última versión mejorada y su mejor característica radica en que mantiene el voltaje de salida independientemente del voltaje de entrada que se le aplique. No todas las versiones poseen esta característica.

Características:

Voltaje de entrada: 4.5V - 29V.

Voltaje de salida: 0.8-19V.

Corriente de salida: Corriente nominal 2A, corriente máxima 3A (mayor a 2A requiere de disipador adicional).

Eficiencia de conversión: Lo máximo 96%.

Frecuencia de conmutación: máximo 1.5MHz.

Temperatura de trabajo: de -45°C a 80°C.

Dimensiones: 22mm x 17mm x 4mm (L x W x H).
