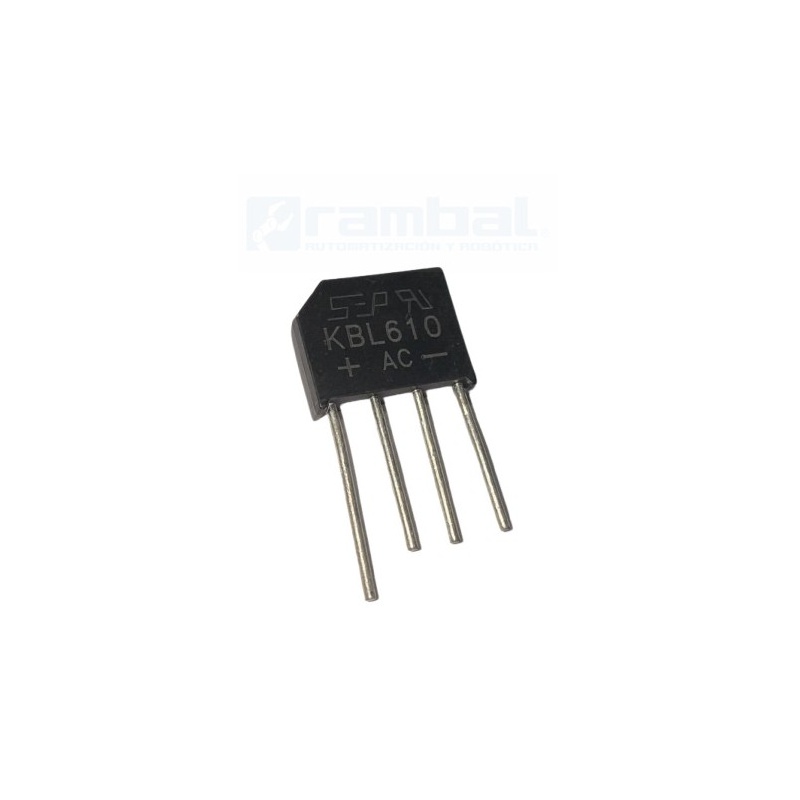

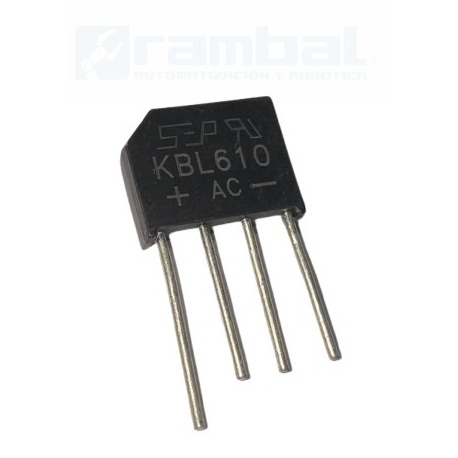

Puente Rectificador KBL610 AC 6A 1000V

NOTA:    Puente Rectificador.    1TE10CEO(1+8)95  E638


El puente rectificador KBL610 es un componente electrónico utilizado para convertir corriente alterna (AC) en corriente continua (DC). Este tipo de puente está diseñado para soportar corrientes relativamente altas (hasta 6 A) y tensiones de hasta 1000 V, por lo que se utiliza en una variedad de aplicaciones donde se necesita una conversión robusta de AC a DC.


Parámetro - Valor

• Tipo - Puente rectificador monofásico
• Corriente máxima - 6A
• Tensión inversa máxima (VRM) - 1000 V
• Voltaje de entrada AC (RMS) - 1000 V
• Voltaje de salida DC (pico) Hasta 1400 V
• Corriente de salida continua - 6 A
• Frecuencia de trabajo - 50-60 Hz
• Tipo de encapsulado - KBL (plano con 4 pines)
• Caída de tensión por diodo - ~1.1 V por par de diodos
• Rango de temperatura operativa - -55°C a +150°C

Conexiones del KBL610 (4 pines)

• Pines ~ (AC): Entradas de corriente alterna (generalmente 2 y 4)
• Pin + (positivo DC): Salida positiva (generalmente pin 1)
• Pin – (negativo DC): Salida negativa (generalmente pin 3)

Pines marcados como “~” → entrada de CA.

Pines “+” y “–” → salida de corriente continua.

Funcionamiento básico

El puente KBL610 contiene internamente cuatro diodos dispuestos en forma de puente, lo que permite rectificar una señal AC de entrada (como 220 V o 110 V) y obtener una salida DC pulsante.

La parte negativa de la señal se invierte para que la salida siempre sea positiva.

No es una línea plana, pero ya no hay inversión de polaridad.

Para suavizar la señal, se le suele agregar un condensador a la salida (filtro) y a veces también un regulador de voltaje.

Aplicaciones

Fuentes de alimentación lineales, rectificadores de motores DC, circuitos de potencia en general, entrada de corriente en variadores de velocidad o controladores
