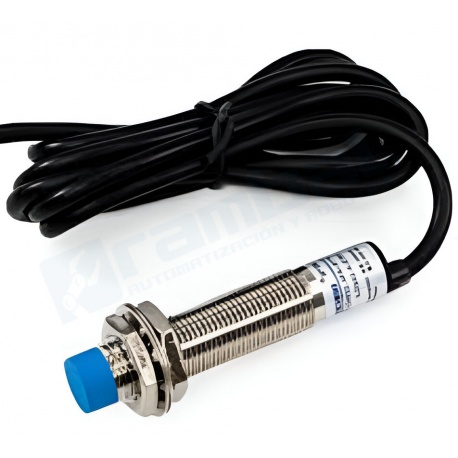

Sensor Inductivo de Proximidad para Metales 4mm LJ12A3-4-Z

2AH-INDUCTIVO-NPN-LJ12A3-4-Z-BX

descuento por cantidad

Este dispositivo, es un “Sensor Inductivo de Proximidad a Metales”, tambien llamado “Interruptor de proximidad sin contacto”, que se compone de generador de campo magnetico y un amplificador de oscilador de vibraciones.

Más detalles

Producto: En Stock

$3.790

Info

NOTA: Modelo especial para la intemperie. 29H10W0.5   19TER10W300  19TE10W45  12TE10CEO(1+8)50

NPN LJ12A3-4-Z “Sensor Inductivo de Proximidad a Metales”, tambien llamado “Interruptor de proximidad sin contacto”, que se compone de generador de campo magnetico y un amplificador de oscilador de vibraciones. El sensor produce un campo magnetico alterno cuando la cabeza del sensor detecta algun cuerpo de metal. Esta señal es amplificada y es convertida a señal digital, para ser detectada por algun circuito electronico digital.

Este sensor inductivo de proximidad tiene una alta sensibilidad, excelente respuesta a altas frecuencias y una alta estabilidad y fiabilidad. Puede detectar elementos metalicos en 0 ~ 4 mm de distancia y es ampliamente utilizado en la industria moderna, como la maquinaria, la metalurgia, el transporte, la electricidad, industria militar, etc.


Caracteristicas:

  • Voltaje de trabajo: CC 6V - 36V
  • Corriente cargada: 300mA
  • Frecuencia de respuesta: 500Hz
  • Rango de detección: 0 - 4 mm
  • Tipo de apariencia del interruptor: Tipo de cilindro
  • Teoría: Sensor de inducción
  • Pin de salida: NPN 3 hilos normalmente abierto
  • Temperatura ambiente de trabajo: -25°C ~ + 70°C
  • Longitud del cable: 1,2 metros
  • Grado de protección: IP 65
  • Material del cuerpo: aleación y plástico.
  • Sensor: Hierro 10,5 x 10,5 x 1 mm
  • Dimensiones: 2,2 x 6 cm

Conexionado para Arduino:

La fuente de alimentacion del sensor varia desde 5 hasta 36V. Estos mismos niveles de voltaje son los que entrega este sensor en su salida, por lo que debemos alimentar con 5V y no mas, al sensor si lo queremos ocupara con un Arduino u otro microcontroloador compatible. Este pin va directo a un pin de entrada o lectura digital.



Los pines del sensor y sus colores son los siguientes:
  • Cafe: Vcc (5v)
  • Azul: GND (0v)
  • Negro: Output (salida digital)



Para ver los resultados de este circuito, el codigo de ejemplo para arduino se encuentra en la zona de descargas, abajo en esta pagina web del producto.
